當前位置：網站首頁 > 産品展示 > T螺旋傘齒輪轉向箱

T螺旋傘齒輪轉向箱

Tags: T系列轉向箱_螺旋傘齒輪轉向箱 [+ 選型參數] [+ 技術文章] [+ 樣本下載]

産品概述：

轉向箱又名換向器、轉向器，是一種動力傳達機構，轉向箱實現瞭标準化和規格多樣化。速比1:1、1.5:1、2:1、2.5:1、3:1、4:1、5:1全部爲實際傳動比，平均效率達98%。

産品結構：

1、機殼：採用高鋼性FC-25鑄鐵鑄造；
2、齒輪：採用合金鋼20CrMnTi調質加工，經滲碳淬火處理及研磨而成；
3、主軸：採用合金鋼40Cr調質加工，具備高懸重負荷能力。
4、軸承：配備具重負荷能力的滾錐軸承；
5、油封：採用進口雙唇油封，具有防塵防漏油能力。

性能特點：

1、螺旋傘齒輪轉向箱有單軸、雙橫軸、單縱軸、雙縱軸可選。
2、齒輪轉向箱可以正反運轉，低速或高速傳動平穩，而且噪聲低，振動小，承受力大。
3、當速比不爲1：1時，橫軸輸入、縱軸輸出爲減速，縱軸輸入、橫軸輸出爲增速。

技術參數：

速比範圍：1:1 1.5:1 2:1 2.5:1 3:1 4:1 5:1
扭矩範圍：11.2 — 5713 Nm
功率範圍：0.014 — 335 kW

潤滑：

1、初期使用二周或100-200小時，爲初摩耗期，可能有少許金屬摩耗粉粒，請務必清潔内部，並更換新的潤滑油。
2、長期使用時，每半年至一年或1000-2000小時更換一次潤滑油。
3、轉向箱潤滑油採用中國石油齒輪油90-120度，低轉速、輕負荷條件，建議採用齒輪油90度，重負荷、高溫的條件，建議採用齒輪油120度。

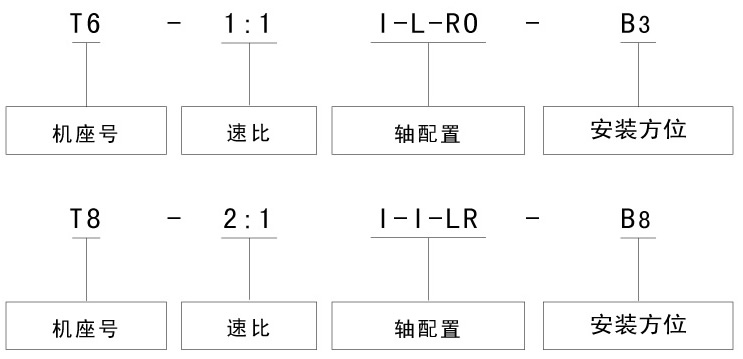

型号标記：

基本型号：

T2 T4 T6 T7 T8 T10 T12 T16 T20 T25

詳細選型參數及尺寸參數:
