F系列平行軸斜齒輪減速機

Tags: F系列減速機_F平行軸斜齒輪減速機   [+ 選型參數] [+ 技術文章] [+ 樣本下載]

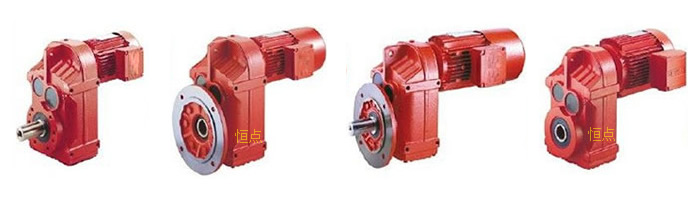

F系列平行軸斜齒輪減速機

産品概述:
1、節省空間,可靠耐用 ,承受過載能力高,功率達90KW以上。
2、F系列平行軸斜齒輪減速機能耗低,效率達95%以上。
3、平行軸斜齒輪減速機振動小,噪音低,選用段鋼材料 ,鋼性鑄鐵箱體,齒輪表面經過高頻熱處理。
性能特點:
1、平行輸出、結構緊湊、傳遞扭矩大、工作平穩、噪音低、壽命長。
2、安裝方式:底座安裝、空心軸安裝、法蘭安裝、扭力臂安裝、小法蘭安裝。
3、基本型二級輸入輸出旋轉方向相同,三級相反;F/R組合時另咨詢。
4、輸出方式:空心軸輸出或實心軸輸出。
5、平均效率 :二級96% 、三級94% 、F系列/R系列 組合平均效率85%。
技術參數:
速比範圍 :基本型3.81~281.71,F/R組合型可達到31434
扭矩範圍:200~18000 Nm
功率範圍:0.18~200 kW
結構形式:
F-軸伸式、底腳安裝     FF-軸伸式、法蘭安接
S-表示軸輸入           FA-軸裝式聯接
KAF-軸裝式、法蘭安裝
型号标記:
F系列平行軸斜齒輪減速機 型号标記
基本型号 :

實心軸輸出型:F37、F47、F57、F67、F77、F87、F97、F107、F127、F157
空心軸輸出型 FA37、FA47、FA57、FA67、FA77、FA87、FA97、FA107、FA127、FA157
實心軸帶法蘭輸出型:FF37、FF47、FF57、FF67、FF77、FF87、FF97、FF107、FF127、FF157
空心軸帶法蘭輸出型:FAF37、FAF47、FAF57、FAF67、FAF77、FAF87、FAF97、FAF107、FAF127、FAF157
空心軸帶小法蘭輸出型:FAZ37、FAZ47、FAZ57、FAZ67、FAZ77、FAZ87、FAZ97、FAZ107、FAZ127、FAZ157
實心軸輸入實心軸輸出型:FS37、FS47、FS57、FS67、FS77、FS87、FS97、FS107、FS127、FS157
實心軸輸出組合型:F37R17、F47R17、F57R37、F67R37、F77R37、F87R57、F97R57、F107R77、F127R77、F127R87、F157R97
實心軸輸入空心軸輸出型:FAS37、FAS47、FAS57、FAS67、FAS77、FAS87、FAS97、FAS107、FAS127、FAS157
空心軸輸出組合型:FA37R17、FA47R17、FA57R37、FA67R37、FA77R37、FA87R57、FA97R57、FA107R77、FA127R77、 FA107R77、 FA127R77、FA127R87、FA157R97
實心軸帶法蘭輸出型:FFS37、FFS47、FFS57、FFS67、FFS77、FFS87、FFS97、FFS107、FFS127、FFS157
實心軸帶法蘭輸出組合型:FF37R17、FF47R17、FF57R37、FF67R37、FF77R37、FF87R57、FF97R57、FF107R77、FF127R77、FF107R77、 FF127R77、FF127R87、FF157R97
實心軸輸入空心軸帶法蘭輸出型:FAFS37、FAFS47、FAFS57、FAFS67、FAFS77、FAFS87、FAFS97、FAFS107、FAFS127、FAFS157
空心軸帶法蘭輸出組合型:FAF37R17、FAF47R17、FAF57R37、FAF67R37、FAF77R37、FAF87R57、FAF97R57、FAF107R77、FAF127R77、FAF107R77、FAF127R77、FAF127R87、FAF157R97
實心軸輸入空心軸帶小法蘭輸出型:FAZS37、FAZS47、FAZS57、FAZS67、FAZS77、FAZS87、FAZS97、FAZS107、FAZS127、FAZS157
空心軸帶小法蘭輸出組合型:FAZ37R17、FAZ47R17、FAZ57R37、FAZ67R37、FAZ77R37、FAZ87R57、FAZ97R57、FAZ107R77、FAZ127R77、FAZ107R77、FAZ127R77、FAZ127R87、FAZ157R97


詳細選型參數及尺寸參數:
1、F系列平行軸斜齒輪減速機—F系列減速機的設計方案 2、F系列平行軸斜齒輪減速機—F系列型号表示方法 安裝形式 接線盒位置 3、F系列平行軸斜齒輪減速機—F系列輸入功率及許用轉矩 減速機重量表 4、F系列平行軸斜齒輪減速機—F系列減速機潤滑油量表 結構示意圖 5、F系列平行軸斜齒輪減速機—F系列減速機選型參數表-0.18KW 6、F系列平行軸斜齒輪減速機—F系列減速機選型參數表-0.25KW 7、F系列平行軸斜齒輪減速機—F系列減速機選型參數表-0.37KW 8、F系列平行軸斜齒輪減速機—F系列減速機選型參數表-0.55KW 9、F系列平行軸斜齒輪減速機—F系列減速機選型參數表-0.75KW 10、F系列平行軸斜齒輪減速機—F系列減速機選型參數表-1.1KW 11、F系列平行軸斜齒輪減速機—F系列減速機選型參數表-1.5KW 12、F系列平行軸斜齒輪減速機—F系列減速機選型參數表-2.2KW 13、F系列平行軸斜齒輪減速機—F系列減速機選型參數表-3.0KW 14、F系列平行軸斜齒輪減速機—F系列減速機選型參數表-4.0KW 15、F系列平行軸斜齒輪減速機—F系列減速機選型參數表-5.5/7.5KW 16、F系列平行軸斜齒輪減速機—F系列減速機選型參數表-11KW 17、F系列平行軸斜齒輪減速機—F系列減速機選型參數表-15/18.5KW 18、F系列平行軸斜齒輪減速機—F系列減速機選型參數表-22/30KW 19、F系列平行軸斜齒輪減速機—F系列減速機選型參數表-37/45/55/75KW 20、F系列平行軸斜齒輪減速機—F系列減速機選型參數表-90/100/132/160/200KW 21、F系列平行軸斜齒輪減速機—按扭矩選200 400 600 820 1550 3000 4300N.m 22、F系列平行軸斜齒輪減速機—按扭矩選7840 12000 18000N.m 23、F系列平行軸斜齒輪減速機—F37 FA37 FF37 FAF37 FAZ37 FS37 FT37外形安裝尺寸圖(輸出軸徑25) 24、F系列平行軸斜齒輪減速機—F47 FA47 FF47 FAF47 FAZ47 FS47 FT47外形安裝尺寸圖(輸出軸徑30) 25、F系列平行軸斜齒輪減速機—F57 FA57 FF57 FAF57 FAZ57 FS57 FT57外形安裝尺寸圖(輸出軸徑35) 26、F系列平行軸斜齒輪減速機—F67 FA67 FF67 FAF67 FAZ67 FS67 FT67外形安裝尺寸圖(輸出軸徑40) 27、F系列平行軸斜齒輪減速機—F77 FA77 FF77 FAF77 FAZ77 FS77 FT77外形安裝尺寸圖(輸出軸徑50) 28、F系列平行軸斜齒輪減速機—F87 FA87 FF87 FAF87 FAZ87 FS87 FT87外形安裝尺寸圖(輸出軸徑60) 29、F系列平行軸斜齒輪減速機—F97 FA97 FF97 FAF97 FAZ97 FS97 FT97外形安裝尺寸圖(輸出軸徑70) 30、F系列平行軸斜齒輪減速機—F107 FA107 FF107 FAF107 FAZ107 FS107 FT107外形安裝尺寸圖(輸出軸徑90) 31、F系列平行軸斜齒輪減速機—F127 FA127 FF127 FAF127 FAZ127 FS127 FT127外形安裝尺寸圖(輸出軸徑110) 32、F系列平行軸斜齒輪減速機—F157 FA157 FF157 FAF157 FAZ157 FS157 FT157外形安裝尺寸圖(輸出軸徑120)
