H型升降平台四台聯動升降平台 SWL+T系列組合-恒點原創

Tags: SWL蝸輪絲杆升降機 發布時間: 2023-08-20

SWL系列絲杆升降機與T系列轉向箱，組成H型的升降平台，電機和轉向箱連接，升降機和轉向箱之間用連杆和聯軸器連接，需要調節同心度。
升降機安裝時，最好是背靠背安裝，方便後期定期補充油脂。三台轉向箱，兩台的型号是1-LR-O，一台是1-LR，安裝時，一定要把1-LR裝側邊（不能想當然的把這個裝中間），再著要注意旋轉方向，可參照本頁下圖的旋轉方向，控制升降機的升降。四台升降機和三台轉向箱還有一台電機，彼此之間的中心高不一樣，需要做墊塊處理中心高，同時要調節好同心度，這個非常重要，另外允許輸入的最大轉速建議控制在1400轉以内，
關於平台的提升力和提升重量，這個因每個客戶的使用工況不一樣，無法統一規定，如果有需求，可來電咨詢。
附部份升降機最大允許輸入功率： SWL1單台0.25KW-4P，SWL2.5單台0.55KW-4P，SWL5單台1.5KW-4P，SWL10單台2.6KW-4P，SWL20單台3.7KW-4P。
轉向箱，轉速1400轉，速比1：1，最大允許的輸入功率：T2爲1.79KW，T4爲4.94KW，T6爲14.9KW，T7爲22KW，T8爲45.6KW，T10爲65.3KW。

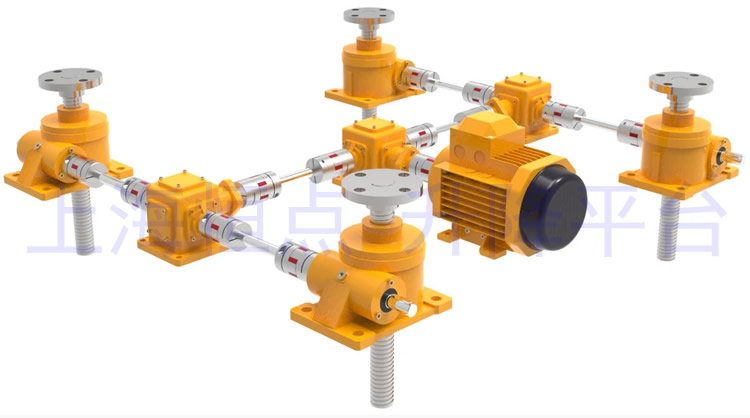

H型升降平台四台聯動升降平台 SWL+T系列組合實物圖：
H型升降平台四台聯動升降平台 SWL+T系列組合實物圖

H型升降平台四台聯動升降平台 SWL+T系列組合實物圖

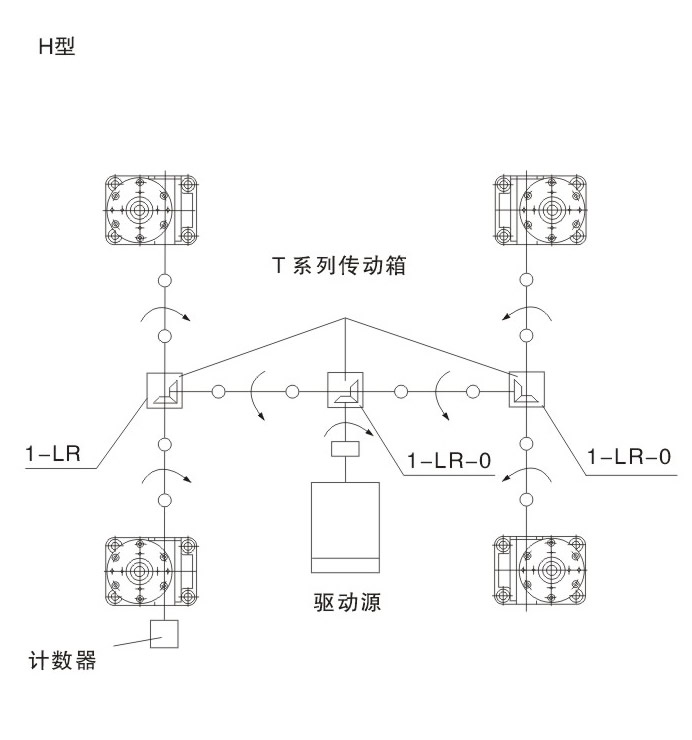

H型升降平台四台聯動升降平台旋轉方向示意圖：
H型升降平台四台聯動升降平台旋轉方向示意圖

H型升降平台四台聯動升降平台旋轉方向示意圖

U型升降平台，請浏覽頁面：http://www.lxq5.cn/Infor/2-2718.html
直線型升降平台，請浏覽頁面：http://www.lxq5.cn/Infor/2-2715.html
T型升降平台，請浏覽頁面：http://www.lxq5.cn/Infor/2-2716.html
